Le modèle Arbres.mod
Le fichier modèle Arbres.mod, présent dans la version 1.92, permet une création simplifiée d'arbres dans TeXgraph par l'intermédiaire de la souris, sans néanmoins posséder toute la puissance de l'extension pst-tree de la suite pstricks.
Ce modèle est une extension du modèle Mouse2.mod, qui permet d'ajouter à l'arbre des éléments graphiques à la souris (courbes fléchées, cadres ...)
Après le chargement du modèle, seule la racine de l'arbre apparaît. On peut ajouter un descendant (un node) par un clic gauche sur la racine, ce node va avoir un indice k et correspondra à la variable globale Nk, l'utilisateur doit alors fournir le texte associé au node (celui-ci sera enregistré dans la macro node<k>, par exemple node0, node1 ...etc), puis éventuellement le label qui sera affiché le long de la branche reliant le node à son parent (ce label est enregistré dans la macro lab<k>, par exemple lab0, lab1 ..etc).

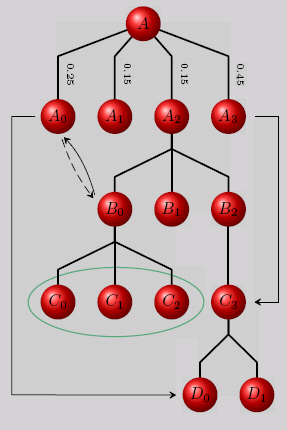

L'archive contient: Arbres.mac (les macros), Arbres.mod (le modèle à charger), Arbres.pdf (l'aide) ainsi que les deux exemples de l'aide (Arbre1.teg et Arbre2.teg). Voici le deuxième exemple du fichier:
Attention, les jolies sphères rouges n'apparaissent ainsi que dans l'export pgf! Dans TeXgraph ce sont des disques rouges.
Ce modèle est une extension du modèle Mouse2.mod, qui permet d'ajouter à l'arbre des éléments graphiques à la souris (courbes fléchées, cadres ...)
Après le chargement du modèle, seule la racine de l'arbre apparaît. On peut ajouter un descendant (un node) par un clic gauche sur la racine, ce node va avoir un indice k et correspondra à la variable globale Nk, l'utilisateur doit alors fournir le texte associé au node (celui-ci sera enregistré dans la macro node<k>, par exemple node0, node1 ...etc), puis éventuellement le label qui sera affiché le long de la branche reliant le node à son parent (ce label est enregistré dans la macro lab<k>, par exemple lab0, lab1 ..etc).
L'archive contient: Arbres.mac (les macros), Arbres.mod (le modèle à charger), Arbres.pdf (l'aide) ainsi que les deux exemples de l'aide (Arbre1.teg et Arbre2.teg). Voici le deuxième exemple du fichier:
Attention, les jolies sphères rouges n'apparaissent ainsi que dans l'export pgf! Dans TeXgraph ce sont des disques rouges.
