Premiers Pas 3D

Message  P.Fradin le Sam 19 Jan - 21:53

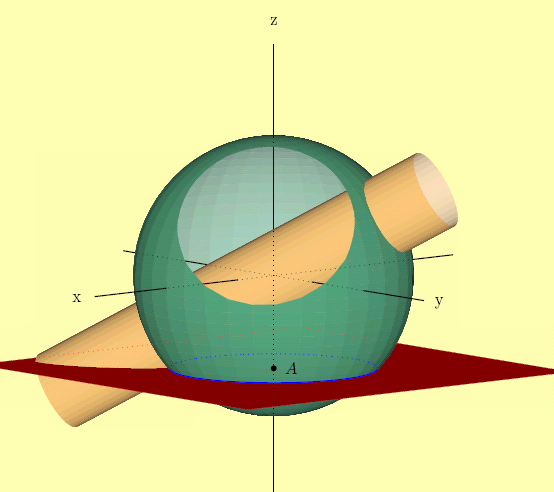

Voici un premier test en 3D avec plusieurs objets, on peut tester ce fichier avec la version 1.93. C'est un petit peu long en calculs, pas d'affolement. Voici quel doit être le résultat:



et voici le fichier source (*.teg):

Code:

% TeXgraph version 1.93
% Fenetre Xmin Xmax Ymin Ymax Xscale Yscale
100#-6#6#-6#6#1#1##
% Marges gauche droite haut bas cadre gestion_couleur comptgraph
101#0.5#0.5#0.5#0.5#0#1#8##
% Affectation des Variables theta et phi
18##[theta:=0.8727, phi:=1.4312, OriginalCoord(1)]##
% Déclaration des Macros
16#cone#[ $R:=%3, $vect:=\normalize(%2), $centre:= %1+%2,
$nb:=%4+1, $pas:= 2*pi/(nb-1),
 S:= {liste des sommmets}
 [ %1, $u:=0,
 $v1:=R*\prodvec(vecK,vect), if norm(v1)=0 then $v1:=R*vecI fi,
 $v2:=\prodvec(vect,v1),
 for $k1 from 1 to nb do
  centre+cos(u)*v1+sin(u)*v2, Inc(u,pas)
  od],
 $F:= {liste des faces }
[ for k2 from 2 to nb do k2+1,k2,1,jump od
          ],
MakePoly(S,F)
]##
16#cylindre#[ $R:=%3, $vect:=\normalize(%2), $centre2:=%1+%2,
$nb:=%4+1, $pas:= 2*pi/(nb-1),
 S:= {liste des sommmets}
 [ $u:=0,
 $v1:=R*\prodvec(vecK,vect), if norm(v1)=0 then $v1:=R*vecI fi,
 $v2:=\prodvec(vect,v1),
 for $k1 from 1 to nb do
  %1+cos(u)*v1+sin(u)*v2, Inc(u,pas)
  od, u:=0,
 for $k1 from 1 to nb do
  centre2+cos(u)*v1+sin(u)*v2, Inc(u,pas)
  od],
 $F:= {liste des faces }
[for k2 from 1 to nb-1 do k2,k2+1,k2+1+nb,k2+nb,jump od],
MakePoly(S,F)
]
##
16#section#{ section( plan, liste facettes) }
MapBy( ClipFacet($Z,%1), Z, %2, jump)
##
16#axes3d#[i*Yinf,0,i*Ysup,0,jump,
Xinf,0,Xsup,0,jump,
0,Zinf,0,Zsup,jump]
##
16#display3D#[ $F:=1/0, $compt:=0, SaveAttr(),
  for $z in Display3D() do
    Inc(compt,1),
    if Re(z)=Re(jump) then
                if Im(z)>0 then FillStyle:=full,  {LineStyle:=noline,} Width:=2, Ligne3D(F,1)
                else FillStyle:=none, Width:=8, LineStyle:=solid, Ligne3D(F,0) fi,
                F:=1/0, compt:=0
    else Insert(F,z)
    fi,
    if compt=2 then Color:=Im(z), FillColor:=Im(z),
    elif compt=4 then FillOpacity:=Im(z),
  fi
 od, RestoreAttr()
]##
16#getplan#{ getplan( [A,u], v, L1, L2) }
[$v:=normalize(%2), $d1:=%3, $d2:=%4,
 $A:=Copy(%1,1,2), $u:=normalize(Copy(%1,3,2)),
 $w:=prodvec(u,v), $B:= A+d1*v/2+d2*w/2,
 B, B-d1*v,B-d1*v-d2*w,B-d2*w,jump]##
% Déclaration des Eléments graphiques
% rectangle2 (Utilisateur)
18##[LineStyle:=-1,FillStyle:=1,FillColor:=11730940,tMin:=-9.4084,tMax:=9.4084]##
14#rectangle2#Drectangle(Xmin+i*Ymin, Xmax+i*Ymin, Xmax+i*Ymax)#-1##
% objet1 (Utilisateur)
18##[Width:=1,AutoReCalc:=0,LineStyle:=0,FillColor:=8366677,tMin:=-5,tMax:=5]##
14#objet1#[$L:=Sphere( Origin, 3, 35, 35),
  $a:=4.5, $z:=-2,
 $P:=[ dot(a,a,z), dot(-a,a,z), dot(-a,-a,z), dot(a,-a,z), dot(a,a,z),jump],
 $C:=cylindre( dot(-2,3,2), 7*dot(2/3,-1,-2/3), 1,35),
  L:=section( [dot(2,1,1),dot(-1,-1,-1)], L),
 Build3D([Rgb(1,0,0)+i,P] , [Rgb(1,0.8,0.48)+i,C],[FillColor+i,L], [Rgb(0,0,0), axes3d()] ),
 display3D(), FillStyle:= none,
 Width:=6,
  LineStyle:=dotted, Axes3D(0,0,0),
 Color:= Rgb(1,0,0), Ligne3D(P,1),
 plan:=[dot(0,0,z), vecK], I:=Intersection(plan, L),
 Width:=8, Color:=blue, DrawAretes(I,0)
]#-1##

_________________
P.Fradin
