[Résolu]grille

Message  Titi le Mer 5 Nov - 0:28

Bonjour,

Je suis un utilisateur novice de Texgraph et je souhaite obtenir la même grille que celle-ci :



En abscisse, la graduation 50 doit être à 2 cm de l'origine. Malheureusement je ne sais pas comment m'y prendre avec l'outil grille.

Merci de votre aide.


Dernière édition par Titi le Mer 5 Nov - 10:37, édité 1 fois

Titi

Nombre de messages : 4
Age : 42
Date d'inscription : 05/11/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Résolu]grille

Message  P.Fradin le Mer 5 Nov - 1:07

Bonsoir titi,

La grille créée par le bouton couvre toute la fenêtre par défaut, et les axes aussi. Il faut donc faire autrement et utliser les commandes. Dans un élément graphique Utilisateur (ctr+U), coller le code suivant:

Code:

[
Fenetre(0.54*i, 310+0.10*i, 0.04+20*i), {fenetre initiale}
Marges(1,0,0,0),
 SaveWin(),    {on sauvegarde la fenêtre actuelle}
 view(0,300,0.2,0.5), {fenetre pour la grille}
 Width:=2, Color:=lightgray, Grille(0.2*i,10+0.02*i), {grille secondaire}
 Width:=4, Color:=darkgray, Grille(0.2*i,50+0.1*i),  {grille primaire}
 view(0,310,0.2,0.54),  {on agrandit un peu pour les axes}
 Color:=black, Arrows:=1, axes(0.2*i,50+0.1*i,1+i), Arrows:=0, {axes}
 RestoreWin(),  {on restaure la fenêtre initiale}
 {Affichage des titres}
 LabelStyle:=left, Label(10+0.52*i,"Fréquence de francs-carreaux"),
 LabelStyle:=0, Label((Xmin+Xmax)/2+0.14*i, "Nombre de lancers"),
 SaveWin(), {on sauvegarde la fenêtre actuelle}
 view(0,300,0.2,0.5), {on se limite à la grille pour clipper les tracés}
 {le tracé des points est ci-dessous}

 Droite(0.3*i,100+0.4*i),

 {fin du tracé}
 RestoreWin() {on restaure la fenêtre initiale}
 ]

J'ai mis quelques commentaires entre accolades. Comme exemple de tracé j'ai mis une droite montrer qu'elle est bien clippée par la grille. S'il faut d'autres explications, ne pas hésiter à demander.

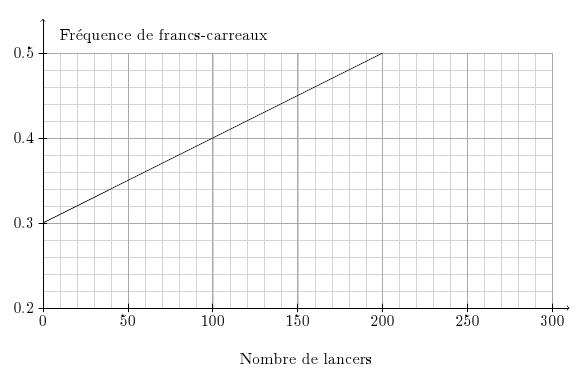

On doit obtenir ceci (version 1.94-beta-7.2):
